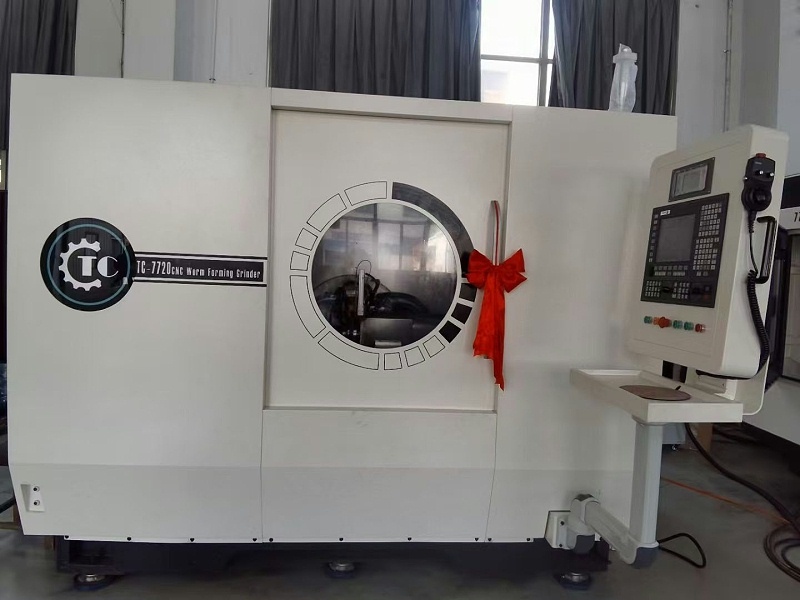

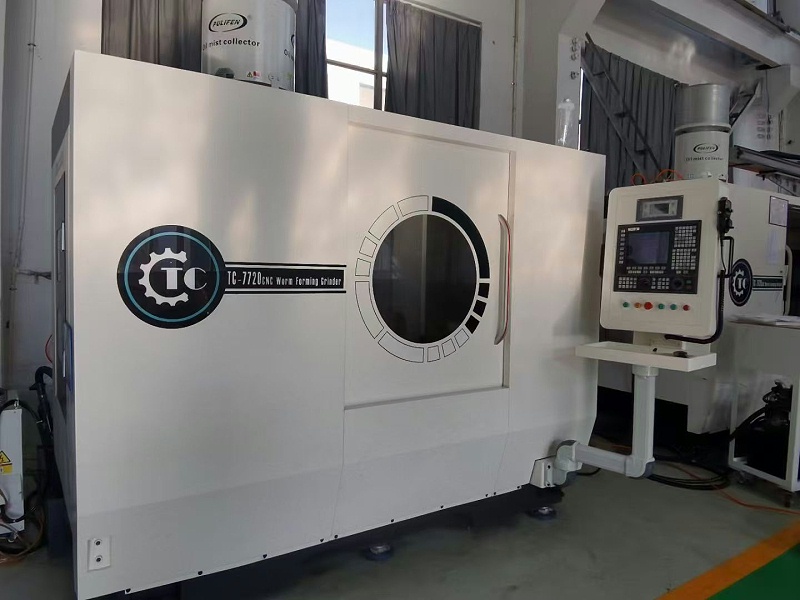

TC-7720數控蝸桿成形磨床配置西班牙FAGOR（發格）數控系統，實現四軸、三聯動控制。工件的回轉運動、工作臺的橫向運動、螺旋升角的回轉運動與直線運動由日本安川伺服電機驅動。金剛滾輪由永磁同步電機控制。砂輪主軸的旋轉運動由內裝式交流永磁同步電機驅動。

工件的回轉運動、工作臺的橫向運動、螺旋升角的回轉運動與直線運動，砂輪架的縱向運動，金剛滾輪的直線運動均配置西班牙發格光柵尺，實現全閉環控制。

通過X軸和Z軸的兩軸聯動插補實現在各種砂輪截形的修整，砂輪的修整量可通過X軸縱向運動實現自動補嘗。

加工原理：成形法磨削，即將砂輪軸截面截形修整為與蝸桿齒槽相對應截面，進行成形磨削加工。
